Matériels d'acquisition pour voies cyclables
DiagVélo : Diagnostic des infrastructures cyclables
Notre solution d'acquisition d'images pour la visualisation et la gestion de vos réseaux cyclables
Complément idéal à la marche à pied et aux transports publics, le vélo contribue activement à la construction d’une ville durable. Les infrastructures dédiées à ce mode de déplacement doivent bénéficier de la même attention que les infrastructures routières.
L’outil DiagVélo permet ainsi de réaliser un audit des pistes cyclables à moindre coût grâce à un vélo instrumenté.

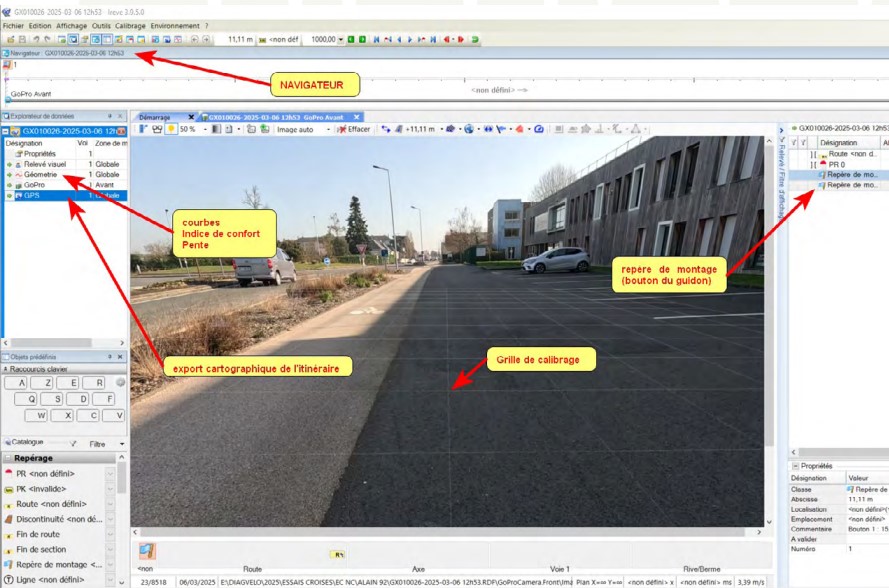

Grâce aux prises de vue associées au logiciel d’exploitation Ireve développé par le Cerema, les gestionnaires disposent d’un diagnostic précis et d’une cartographie complète de leur réseau cyclable, pour les guider dans leurs programmes d’entretien ou d’investissement.
Le DiagVélo en quelques mots
Un outil développé par le Cerema
Il est constitué d’un vélo à assistance électrique équipé d'appareils de mesure adaptés à cette mission d’inspection :

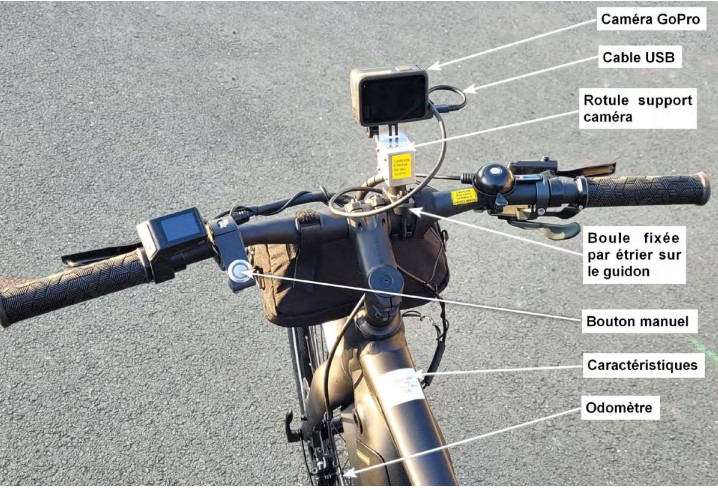

- Le matériel se compose d’un vélo à assistance électrique équipé d’une caméra GoPro et d’un odomètre associé.
- Les imperfections de l’uni sont également enregistrées par la GoPro grâce à sa centrale inertielle.
- Le calibrage des données (distance, pente, correction de la distorsion des images) permet de générer un indice de confort, des mesures de pentes, ainsi que des mesures précises dans l’image (largeur, surface, longueur).
Pour quelles applications ?
La réalisation de diagnostics à haut rendement des voies et pistes cyclables permet de :
- qualifier un réseau ;

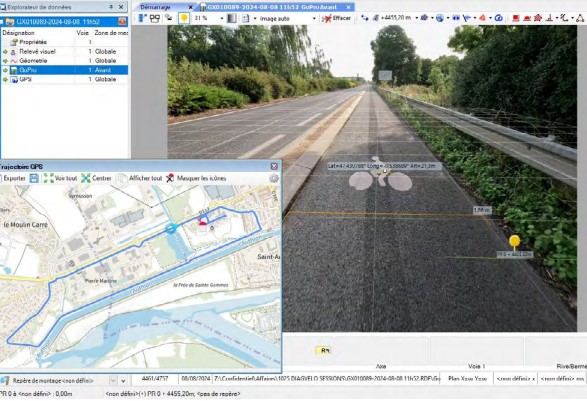

- effectuer un relevé complet et exhaustif grâce à notre logiciel Ireve (nature des revêtements, accidents d'uni, intersections, anomalies de sécurité...) ;
- donner au gestionnaire des éléments d'aide à la décision dans l'élaboration de ses programmes d'entretien ou d'investissement.
Vos livrables
Des itinéraires cyclables complets avec un référentiel certifié visualisable sous Ireve.

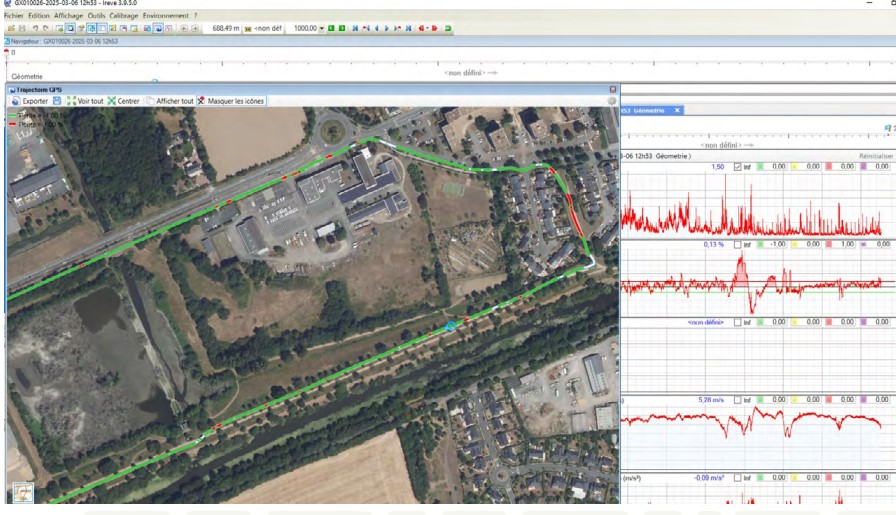

Les mesures sont extraites et restituées sous forme de graphes liés aux images des itinéraires, puis assemblées pour obtenir une cartographie complète des pistes cyclables.
Un export cartographique ainsi que l’ensemble des indicateurs sont fournis au gestionnaire.
La position du référentiel est certifié (signée numériquement) par l'agence du Cerema en charge de la prestation.
Les ressources du Cerema
Outil mature utilisé depuis de nombreuses années, le Cerema est équipé de plusieurs systèmes Vel'Audit prêts à intervenir sur tout le territoire.
Un outil en pleine évolution
Également outil de Recherche & Développement, notre système est au cœur de nouveaux projets pour les territoires de demain.
Déclinaison et adaptation du système
Développé en interne, notre système peut être décliné et adapté selon les projets, à l'image de l'étude "dépassement vélo" visant à mesurer les distances latérales de dépassement des véhicules par rapport aux vélos.
